🎯 Objectif
Cet outil permet de surveiller en continu le ratio entre l’énergie active (kWh) et l’énergie réactive (kVArh) afin de prévenir les pénalités de production réactive.
Il calcule automatiquement le facteur de puissance et la tangente phi (φ), puis déclenche des alertes en cas de dépassement des seuils définis.

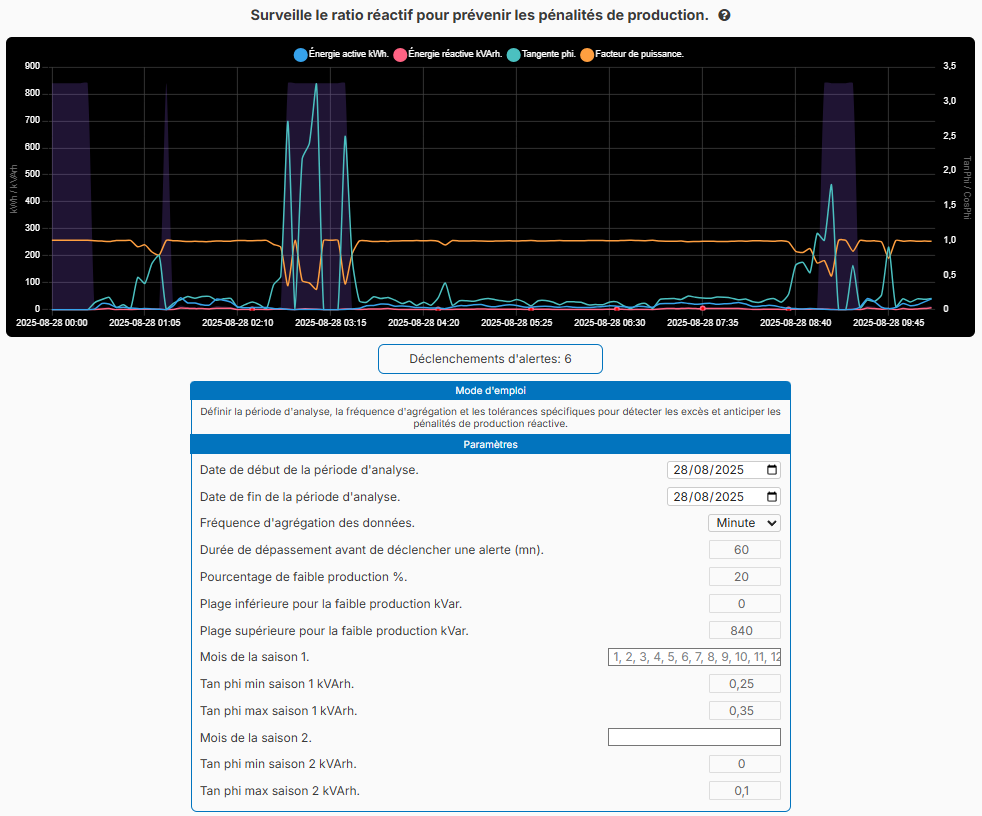

📊 Lecture du graphique
- Énergie active (bleu) : puissance réellement utilisée (kWh).
- Énergie réactive (cyan) : puissance qui circule sans être consommée, source de pénalités (kVArh).
- Tangente φ (bleu clair) : rapport entre énergie réactive et énergie active.
- Facteur de puissance (courbe orange) : indicateur global de performance énergétique.
- Zones violettes : Le « couloir » d’énergie réactive tolérée et à ne pas dépasser.
⚙️ Paramétrage des seuils
Dans la section Paramètres, vous configurez les conditions d’analyse :
- Date de début et de fin de période d’analyse
- Définit l’intervalle temporel sur lequel les données seront traitées.
- Fréquence d’agrégation des données
- Choix de la granularité (minute, heure, jour).
- Exemple : « Minute » = suivi très fin ; « Heure » = vision consolidée.
- Durée de dépassement avant alerte (mn)
- Nombre de minutes consécutives au-delà du seuil avant déclenchement d’une alerte.
- Exemple : 60 = alerte si dépassement pendant 1h continue.
- Pourcentage de faible production (%)
- Définition d’un seuil en dessous duquel la production est considérée comme faible.
- Exemple : 20 % = une alerte sera déclenchée si la production chute sous ce seuil.
- Plages kVar pour la faible production
- Plage inférieure : valeur plancher.
- Plage supérieure : valeur plafond.
- Exemple : 0 à 840 kVar.
- Paramètres saisonniers
- Permet de définir des seuils différents selon deux saisons.
- Saison 1 (mois 1 à 12 par défaut)
- Tan phi min : 0,25
- Tan phi max : 0,35
- Saison 2 (mois personnalisés)
- Tan phi min : 0
- Tan phi max : 0,1
🚨 Déclenchement des alertes
Un compteur d’alertes est affiché au-dessus du module (« Déclenchements d’alertes : X »).
Une alerte est générée si :
- La tangente φ dépasse les limites définies.
- La production est inférieure au pourcentage minimal paramétré.
- La durée de dépassement est supérieure au délai configuré.
Chaque alerte est horodatée et peut être intégrée dans vos exports ou notifications Capfile.
📌 Conseils d’utilisation
- Commencez avec des valeurs standard (tan φ max = 0,35) puis ajustez selon vos contrats.
- Utilisez la fréquence « Minute » pour un suivi précis et réactif.
- Activez des seuils plus stricts en saison estivale si vos installations solaires produisent fortement.
- Exploitez les données historiques pour identifier les sites énergivores en réactif.
- Pour mieux identifier les éléments graphiques, ne pas hésiter de cliquer sur les légendes pour afficher / marquer les courbes. Ceci permet de mieux les identifier.
- Pour voir les dépassements dans le détail, zoomer dans le graphique en sélectionnant une partie. Un double clic revient à la position originale.
✅ Résultats attendus
- Réduction des pénalités liées à la production réactive.
- Meilleur équilibrage entre énergie active et réactive.
- Optimisation du facteur de puissance pour une exploitation énergétique plus performante.
